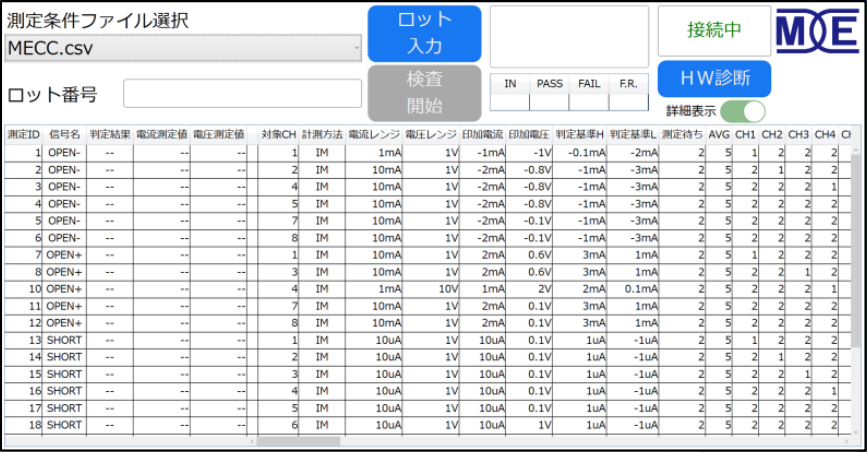

【ソフトウェア画面例】
確実・スピーディなDC検査で品質保証をサポート
OSC-801は、半導体の不良を迅速に発見し、製造現場の品質保証を強力にサポートします。
■ 検査ミスゼロ → 不良流出を防止
■ 省人化に貢献 → 自動検査で効率アップ
主な特徴
■高速検査：1ms～500ms/ピン
■自動検査：LAN経由での外部制御
導入事例
電子機器・電子部品メーカー：品質検査のため良品・不良品の確認
基本仕様
| 定格電圧 | AC 100V〜240V | |
|---|---|---|
| 消費電力 | 50VA以下(AC100V時) | |
| 外形寸法 | 155mm(W)×136mm(D)×165mm(H) | |
| 重量 | 2.0kg以下 | |
| 測定部 | ||
| 測定チャンネル数 | 100チャンネル（オプションにより最大250チャンネル） | |
| 定電圧回路 | ||
| 出力部 | 電圧範囲 | ±1V / ±10V |
| 設定誤差 | フルスケールの±0.15％ + 設定値の±0.15％ | |
| 電流測定部 | 電流範囲 | ±1uA / ±10uA / ±100uA / ±1mA / ±10mA |
| 測定誤差 | フルスケールの±0.3％ + 設定値の±0.3％ フルスケールの±0.6％ + 設定値の±0.6％（±1uAの場合） |
|
| 定電流回路 | ||
| 出力部 | 電流範囲 | ±1uA / ±10uA / ±100uA / ±1mA / ±10mA |
| 設定誤差 | フルスケールの±0.3％ + 設定値の±0.3％ フルスケールの±0.6％ + 設定値の±0.6％（±1uAの場合） |
|
| 電圧測定部 | 電圧範囲 | ±1V / ±10V |
| 測定誤差 | フルスケールの±0.15％ + 設定値の±0.15％ | |
| 1ピンあたりの測定時間 | 1ms 〜 500ms、1ms単位で設定 | |
