ナノファイバー電界紡糸装置　BIG NANON

研究者の声から生まれたハイパワーモデル

従来機「NANON」で培った高均一・高品質なナノファイバー紡糸技術を継承しながらお客様の声に応えて、よりパワフルで実用的な紡糸性能を実現しました。

サンプル

【不織布-エチンセルロース】

【不織布-ゼラチン】

【芯鞘構造ファイバー】

【配向膜】

【多孔状ファイバー】

【ビーズ状ファイバー】

BIG NANONの”ハイパワー”ポイント

  • 紡糸距離紡糸距離を250mmnに拡大

    距離不足による課題を解消し、飛散を抑えた高精度紡糸を実現しました。

  • チャンバーチャンバーを大容量化・集積率アップ

    内部スペースを拡張しファイバーの集積率を向上。清掃性も大幅アップしました。

  • シリンジポンプシリンジポンプ2基搭載

    2種類の溶液を利用し、芯鞘構造などの特殊なファイバーを紡糸することができます。

  • 高圧電源最大出力40 kVの高圧電源

    30kV (NANON) からパワーアップし、幅広い材料・条件に対応できます。

  • 滅菌・清潔内部ステンレスでより清潔に

    チャンバー内部はオールステンレスで、医療用途などのアプリケーションに最適です。

  • 生産量ＵＰ多様なナノファイバーを効率よく作製

    11連スピナレットなどを用いてナノファイバーの生産量をアップできます。

仕様・性能

用途 研究開発
主な作製物 不織布 A4サイズ×2 (200×600mm)、配向膜、ナノワイヤー
芯鞘・中空ファイバー、チューブ状ファイバーなど
標準パーツ プレートコレクタ・クリップスピナレット
オプションパーツ コレクタ
ドラム（Φ100w200,Φ200w200,Φ200w30）
ディスク・マンドレル・RtoR・Y軸可動（コントローラが必要）
スピナレット
タテ型クリップ・チューブレス・芯鞘・MJS 4穴・11連
シリンジポンプ 2台（シリンジ各3個）
高電圧電源 電圧： 0kV～40.0kV
電流： 0 ～ 100.0μA
スピナレット動作 可動範囲　200mm
揺動速度　0～300mm/sec
コレクタ回転数 ドラム 100～3000rpm
ディスク 100～3000rpm
マンドレル 50~100rpm
紡糸距離 50～250㎜
制御パラメータ ・高電圧値
・溶液供給量
・コレクタ回転速度
・スライダー上下移動量 （半自動）
・クリーニング頻度および間隔
・スライダー速度および距離
ファン吸排気量 12㎥/hr 以上
溶液供給量 0.1～60ml/hr（ポンプ1台あたり）
シリンジ容量 2.0 / 5.0 / 10.0 (ml)
安全装置 ・セーフティロック
・ドアロック（オプション）
・非常停止ボタン
・高圧表示灯
・強化ガラス
・排気ガス浄化フィルター
・高電圧出力の高速遮断
・高電圧過電流発生時の高電圧遮断

一般仕様・定格

環境条件 温度　20℃～30℃
湿度　30％～70％（結露のないこと）
定格電源 AC 85～125V, 170～ 250V　50Hz / 60Hz（出荷時選択）
消費電力 1kW 以下
外形寸法 1010W × 900D × 1050H (mm)
チャンバー内寸 950W × 663D × 744H (mm)
重量 140kg 以下

搭載可能なコンポーネンツ


プレートコレクタ

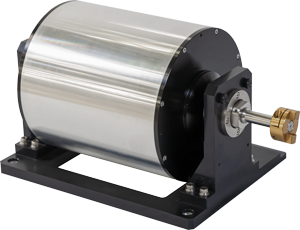

ドラムコレクタ


マンドレルコレクタ

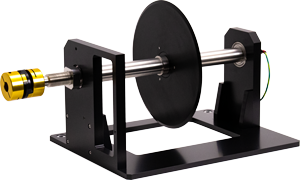

ディスクコレクタ


Y軸可動コレクタ（+コントローラ）

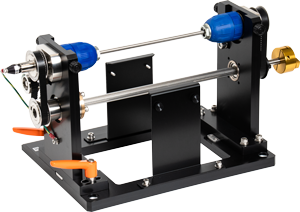

ロール・トゥ・ロールコレクタ

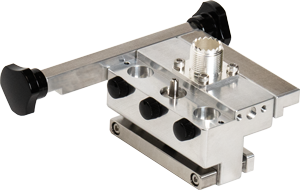

クリップスピナレット


タテ型クリップスピナレット

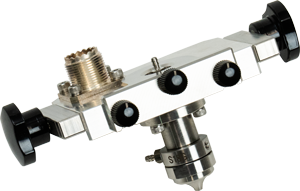

芯鞘スピナレット

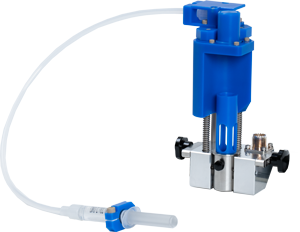

チューブレススピナレット


マルチジェットスピナレット


11連クリップスピナレット
