こんにちは！
株式会社メック ナノファイバー研究員のリコです。
今回は、生体材料であるヒアルロン酸（HA）の繊維化を目的に実験を行いました。
実験背景
ヒアルロン酸は水溶液で非常に高い粘度を示し、表面張力も高いためヒアルロン酸単独では繊維化は困難です。
そのため、紡糸性の良好なPEOを混合することで静電紡糸（エレクトロスピニング）を安定化させます。
また、溶液を酸性に調製することで溶液の粘度を低下させて紡糸に適した状態にします。
使用した溶液条件
今回の実験では、1.3wt% ヒアルロン酸ナトリウム/5.4wt% PEO(分子量90万)〈pH≒5〉の水溶液を使用して実験を行いました。pH調製には、0.1M HClを用いました。
実験結果
結果は下記の通りです。

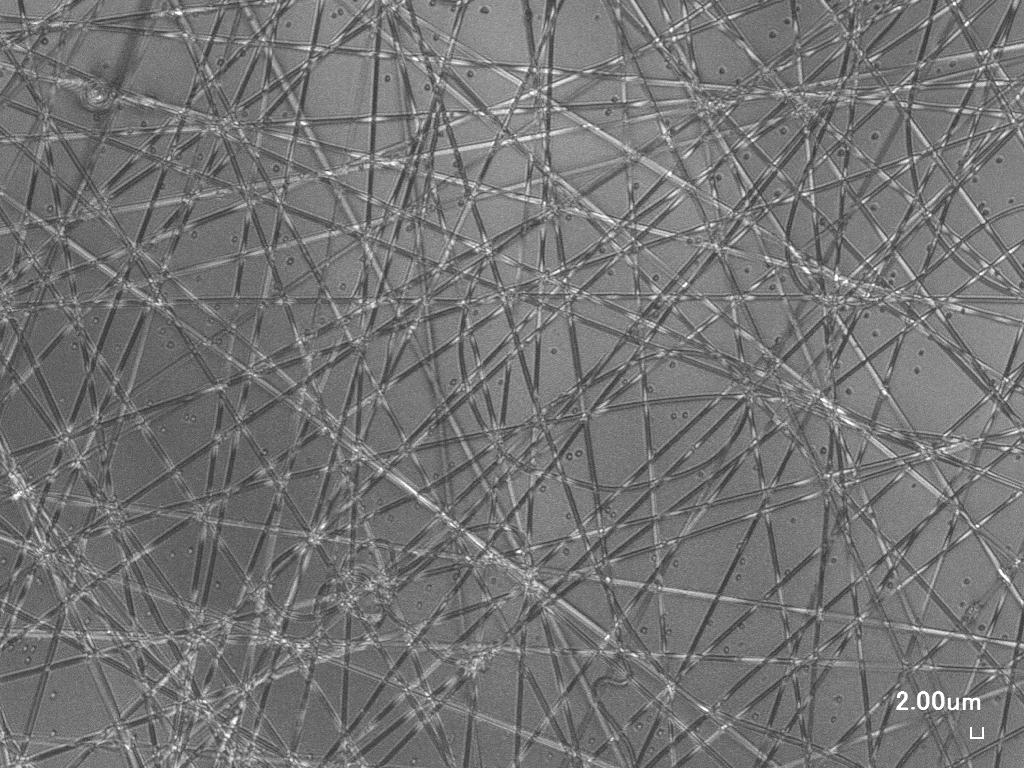

1.3wt% HA/5.4wt% PEO(分子量90万)〈pH≒５〉 繊維径 Φ＝510±70nm
電圧 16.0㎸
feed rate 1.0ml/hr
紡糸距離 150㎜
ノズル径 27G
ビーズ形成もなく安定に繊維化しました！
まとめと今後の展開
今回の実験で使用したHA/PEO水溶液では、しっかりと繊維化するということが分かりました。
水溶液のpHの変化による繊維化や繊維状況への影響を詳細に検証していきたいと思います！
ぜひ楽しみにお待ちください✨
