部品実装済みプリント基板の波形・電圧・電流測定を１台で。
特長
●最大100か所で電圧・電流・波形を測定 最大100か所の任意ポイントでの測定が可能です。任意ポイントに、内蔵のオシロスコープやディジタルマルチメーターを接続し、回路部品の電圧・電流・波形を測定することができます。 ●波形測定 波形測定はパルス幅、周期、振幅電圧、立上り時間、立下り時間、位相などを測定することができます。 ●誤接続による誤判定を防止 回路基板とプローブの接続は自動で行うため、誤接続による誤判定を防止します。 ●設定した判定条件をもとに、自動で良否判定 測定ポイント数や検査項目を自由に設定することができ、判定条件を設けることで自動で良否判定を行います。 ●データ管理が簡単 測定結果はCSV形式で保存できます。コードリーダーを使用でき、測定結果を基板IDで管理することができます。 オプションで、マイコン・FPGAなどへのプログラム自動書込みも可能です。 ●静電気保護 静電気保護用のプルダウン抵抗を内蔵しています。 ●機種切替えが簡単 プローブユニットを交換し、条件設定ファイルを選択するだけで簡単に機種切替が行えます。主な仕様・性能
| 主な仕様・性能 | ABI-101 | |
| 環境条件（室内） | 温度 | 10℃～35℃ |
| 湿度 | 30％～80％（但し、結露状態を除く） | |
| 定格電圧 | AC100V/AC200V 工場にて設定 | |
| 定格周波数 | 50Hz/60Hz | |
| 消費電力 | 600W以下 | |
| 外形寸法 | 560mm(W)×740mm(D)×300mm(H) 突起物、電装BOXは除く | |
ディジタルマルチメーター
| 型番 | 34461A（キーサイト製） |
オシロスコープ仕様
| ①型番 | DSO-X 2002A（キーサイト製） |
| ②使用チャンネル数 | 2CH |

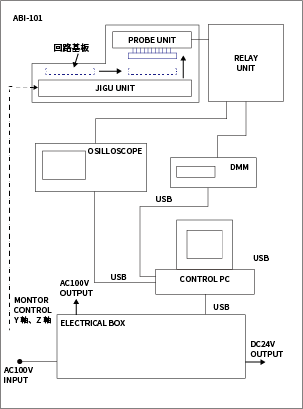

回路ブロック
