電界紡糸装置

研究開発用 電界紡糸装置 NF-500

幅500mmの連続シート紡糸を実現。
加熱紡糸、芯鞘ファイバー紡糸にも対応。

NF-500 は、エレクトロスピニング法を用いたハイエンドモデルの紡糸装置です。
拡張性の高い装置または最先端の紡糸技術をお求めのお客様にお勧めの製品です。

主な特長

  • ご要望、仕様に合わせて、必要なユニットを自由に組み合わせることができるので、理想的な装置を実現することができます。
  • 最大500mm 幅で連続ロール紙への紡糸ができます。当社のマルチジェットノズルと 組み合わせることで生産性が大きく向上します。
  • 直径200mm x 幅 300mm のドラムコレクタによる配向膜の作製が可能です。
  • 高圧印加時のインターロック、ドアロック、排気浄化フィルターなど、安全操作に配慮しています。

仕様・性能

研究開発用電界紡糸装置 NF-500

型名 NF-500
使用目的 研究開発
主な作製物 不織布500mm幅
配向膜
芯鞘・中空ファイバー
チューブ状ファイバー
長尺シート など
標準コレクタ プレート
オプションコレクタ ドラム Φ100w200(100~3000rpm)
ドラム Φ200w200(100~3000rpm)
ドラム Φ200w30 (100~3000rpm)
ドラム Φ200w300(100~3000rpm)
ドラム Φ200w600(100rpm)
ディスク(100~3000rpm)
マンドレル(50~100rpm)
Y軸可動(±25mm幅)
R to R  200/450/500mm
標準スピナレット クリップ(100mm幅)
オプションスピナレット タテ型クリップ
チューブレス
芯鞘
マルチジェット 4 / 6 / 8穴
溶液加熱
11連クリップ
BNP(ビット・ノズル・パイプ)
スピナレット動作 可動範囲 600mm
揺動速度 0~300mm/s
シリンジポンプ 2台内蔵(シリンジ各3個装着可)
溶液供給量 0.1 ~ 60ml/hr
操作 タッチパネル
高圧電源 電圧:0.0kV~50.0kV
電流:0.0μA~100.0μA
紡糸距離 50~300㎜
制御パラメータ ・高電圧値
・溶液供給量
・コレクタ回転速度
・スライダー上下移動量(半自動)
・クリーニング頻度および間隔
・スライダー速度および距離
ファン吸排気量 60㎥/hr 以上
シリンジ容量 2.0 / 5.0 / 10.0/ 20.0 (ml)
外形寸法 (※突起物を除く) 1460W x 950D x 1903H (mm)
重量 700kg以下
安全装置 ・セーフティロック
・ドアロック
・非常停止ボタン
・高圧表示灯
・排気ガス浄化フィルター
・高電圧出力の高速遮断
・高電圧過電流発生時の高電圧遮断

搭載可能なコンポーネンツ

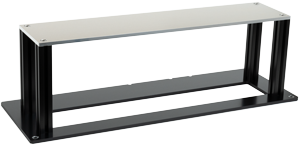

プレートコレクタ

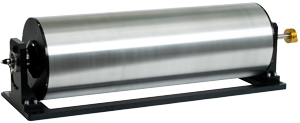

ドラムコレクタ




マンドレルコレクタ




ディスクコレクタ




Y軸可動コレクタ(+コントローラ)

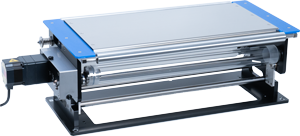

ロール・トゥ・ロールコレクタ




クリップスピナレット




タテ型クリップスピナレット




芯鞘スピナレット




チューブレススピナレット




11連クリップスピナレット




マルチジェットスピナレット




BNPスピナレット




溶液加熱スピナレット(+コイル、コントローラ)

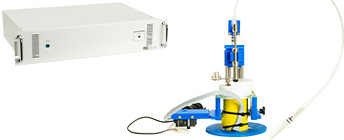

高圧電源ユニット
