電界紡糸装置

研究開発用 電界紡糸装置 NES

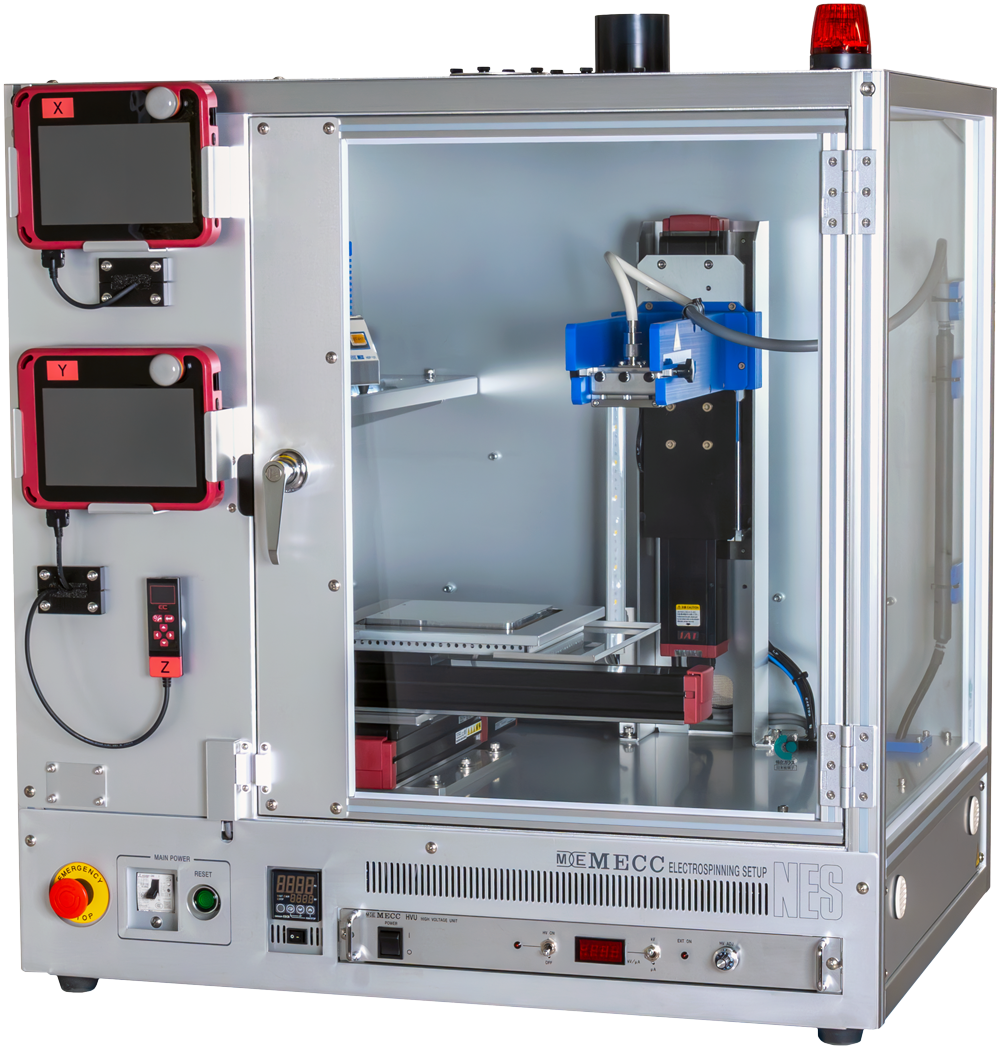

NES-101A_SimpleNES-101A_Advanced

研究内容に合わせて、必要な装備だけを選ぶことができる装置です。

筐体だけの購入も可能なので、当社の簡易紡糸スタンド「EP」やすでに紡糸装置をお使いのお客様にもおすすめです。

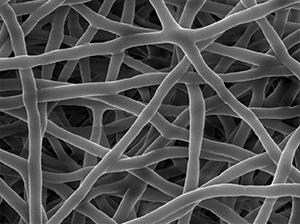

サンプル

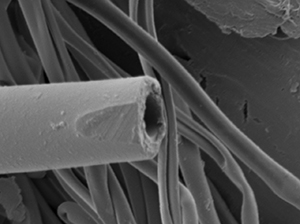

【芯鞘構造ファイバー】

【粒子含有ファイバー】

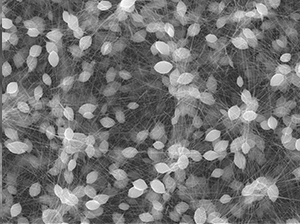

【ビーズ状ファイバー】

【多孔状ファイバー】

【交差構造ファイバー】

主な特長

  • 加熱コレクタ
    室温~100℃の範囲で加熱し、溶媒の揮発を促進させます。
  • XYステージ
    XY方向に各コントローラで移動させ、大型で均一なナノファイバーを作製します。
  • 作業者の安全に配慮
    高電圧出力の高速遮断、ドアスイッチ、非常停止ボタンなど安全機能を備えています。
  • 2面の強化ガラス採用
    作業者の安全に配慮し、紡糸の状態をしっかり観察できます。

仕様・性能

仕様・性能 NES-101A
用途 研究開発
主な作製物 不織布
芯鞘・中空ファイバー
標準コレクタ プレート
オプションコレクタ 加熱(室温~100℃)
XYステージ(X軸:0~250mm、Y軸:0~150mm)
      ※スピナレットセンターに対して±50mm
標準スピナレット クリップ(75mm幅)
オプションスピナレット チューブレス
芯鞘
シリンジポンプ HSP-101(オプション)※お持ちのシリンジポンプも使用可
溶液供給量 0.1 ~ 60ml/hr
操作 タッチパネル・スイッチ
高圧電源 電圧 0.0kV〜30.0kV
電流 0.0µA〜100.0µA
紡糸距離 50~200mm (スピナレット針の下面~コレクタ上面)
制御パラメーター ・高電圧値
・溶液供給量
・XYステージ速度および距離
・スピナレット上下移動量(半自動)
ファン排気量 6㎥/hr以上
シリンジ容量 2.0 / 5.0 / 10.0 (ml)
外形寸法(突起物を除く) 850W × 654D × 890H (mm)
重量 85kg以下
安全装置 ・高電圧インターロック
・鍵付きドア
・非常停止ボタン
・高圧表示灯
・強化ガラス
・ドアスイッチ
・高電圧出力の高速遮断
・排気ガス浄化フィルター
・XYステージの停止ボタン
・高電圧過電流発生時の高電圧遮断

搭載可能なコンポーネンツ


クリップスピナレット


芯鞘スピナレット


チューブレススピナレット

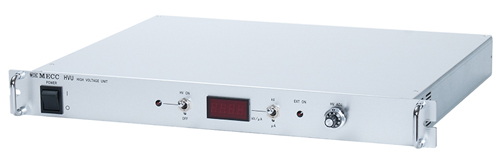

高圧電源ユニット (30kV/40kV)


シリンジポンプ

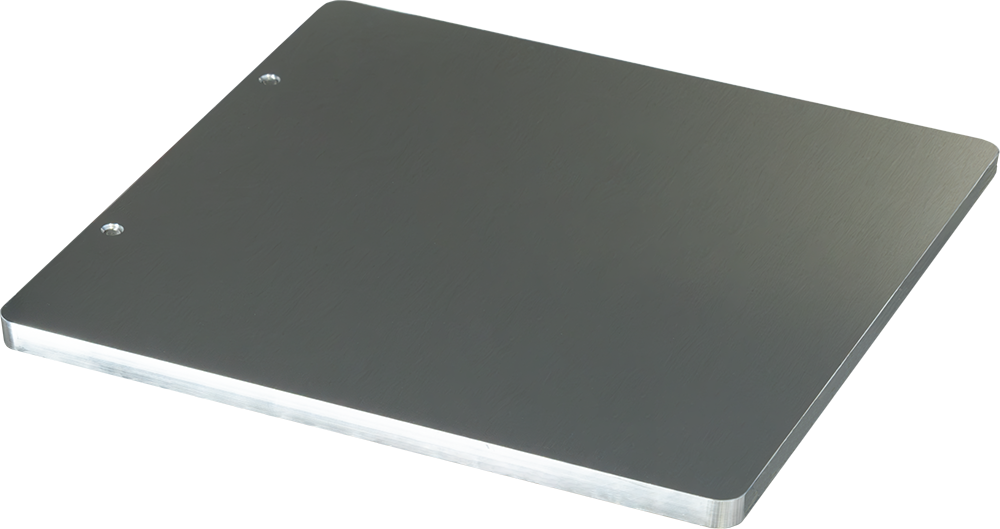

プレートコレクタ

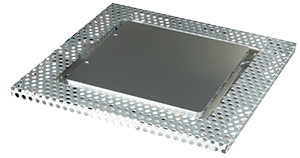

加熱コレクタ

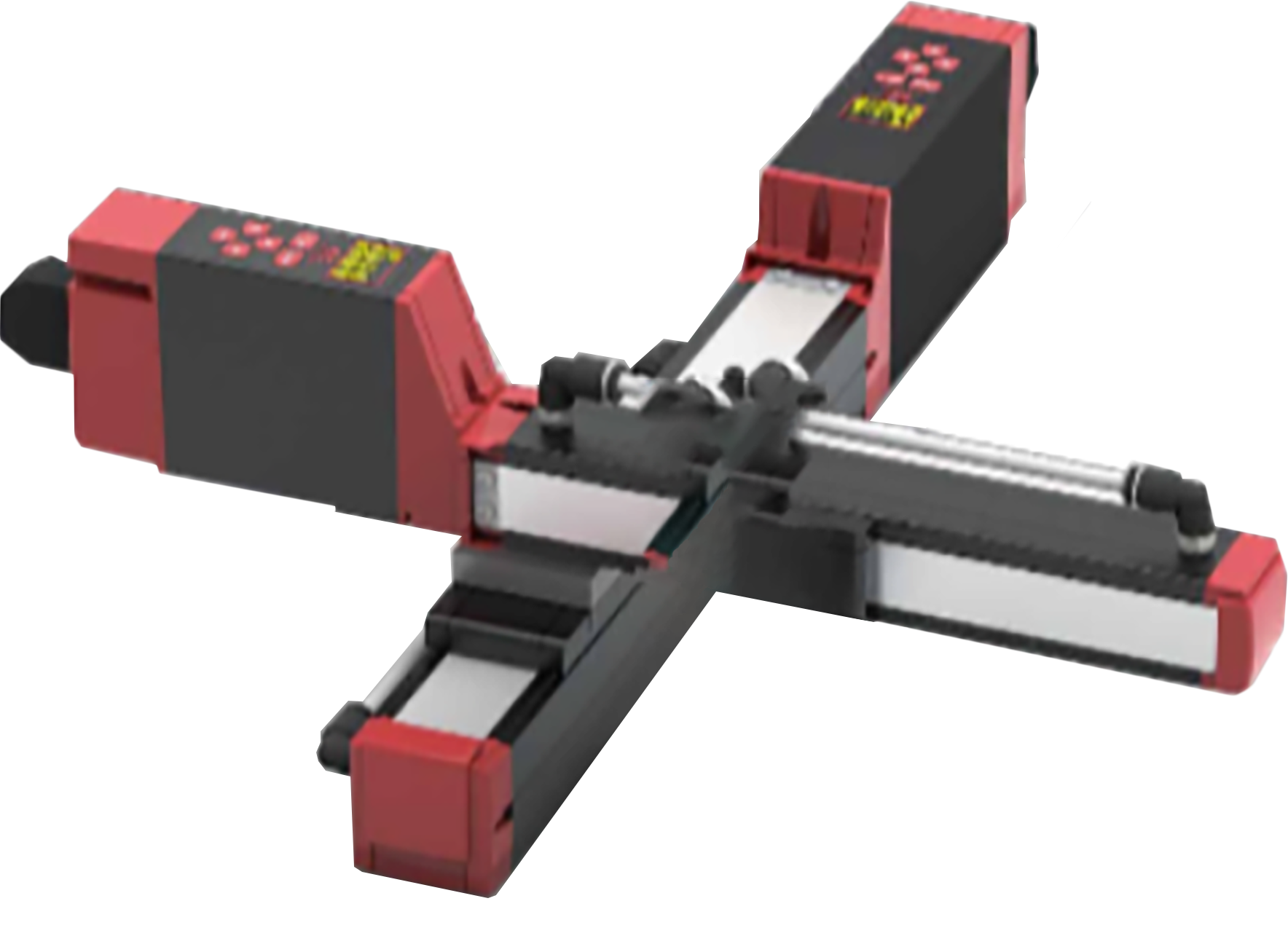

前後左右XYステージ
