電界紡糸装置

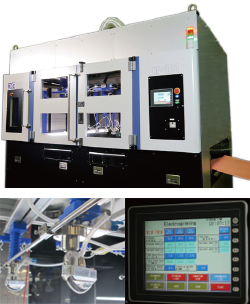

量産用紡糸装置 NF-1001

高い生産性・操作性を備えた電界紡糸装置

NF-1001 はパイロット生産用の不織布の電界紡糸(エレクトロスピニング)装置です。

幅広(コレクタ幅1.3m)でロール状のナノファイバー不織布を効率よく紡糸することができます。

安全性にも配慮した、操作性・メンテナンス性の高い製品です。

主な特長

  • +50kV, -30kVの高圧電源を搭載しており、紡糸距離を400mmまでとることができるため、100μm以上の膜厚の不織布を紡糸することができます。
  • 当社が独自に開発したマルチジェットスピナレット(MJS)を搭載し、ポリマーにより個数や穴数を変えることにより高い生産性を実現します。
  • MJSを3列、最大12個搭載した状態で、不織布を最大1.5m/分の速度で紡糸します。
  • 当装置から出力される同期信号を取り込むことにより、お手持ちの Roll-to-Roll ユニットと簡単に接続することができます。
  • 帯電防止機構、強化ガラス、非常停止機能、高電圧のインターロックなどを搭載し、安全対策を徹底しています。
  • さまざまな紡糸条件をタッチパネルで簡単に入力、メモリーすることができ、たいへん便利です。

仕様・性能

型名 NF-1001
使用目的 研究開発またはパイロット生産
主な作製物 1300mm(有効幅は材料により異なります。)
標準コレクタ スチールベルト
標準スピナレット マルチジェット(MJS)
※溶液や条件により穴数、数量、配置を変更
スピナレット動作 可動範囲 400mm
揺動速度 0~300mm/sec
ギアポンプ 3台搭載可能
操作 タッチパネル
溶液供給量 50~500ml × ノズル列数
高圧電源 スピナレット 電圧:0.0kV ~ 50.0kV  電流: 0.0μA ~ 200.0μA
コレクタ   電圧:0.0kV ~-30.0kV 電流:0.0μA ~-1000.0μA
紡糸距離 100~400mm
コンベア速度(紡糸速度) 30 ~ 1500 mm /min
制御パラメータ ・高電圧値
・溶液供給量
・スライダー速度および距離
・コンベア速度
推奨吸排気量 480㎥/hr 以上
外形寸法(突起物を除く) 3254W x 2412D x 2390H (mm)
重量 3300kg以下
安全装置 ・セーフティロック
・ドアロック
・非常停止ボタン
・多色表示灯
・高電圧過電流発生時の高電圧遮断

搭載可能なコンポーネンツ



マルチジェットスピナレット



ギアポンプ

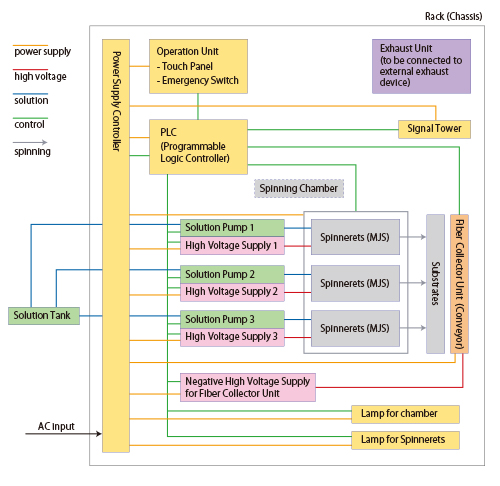

NF-1001 システム系統図
